焊接指南

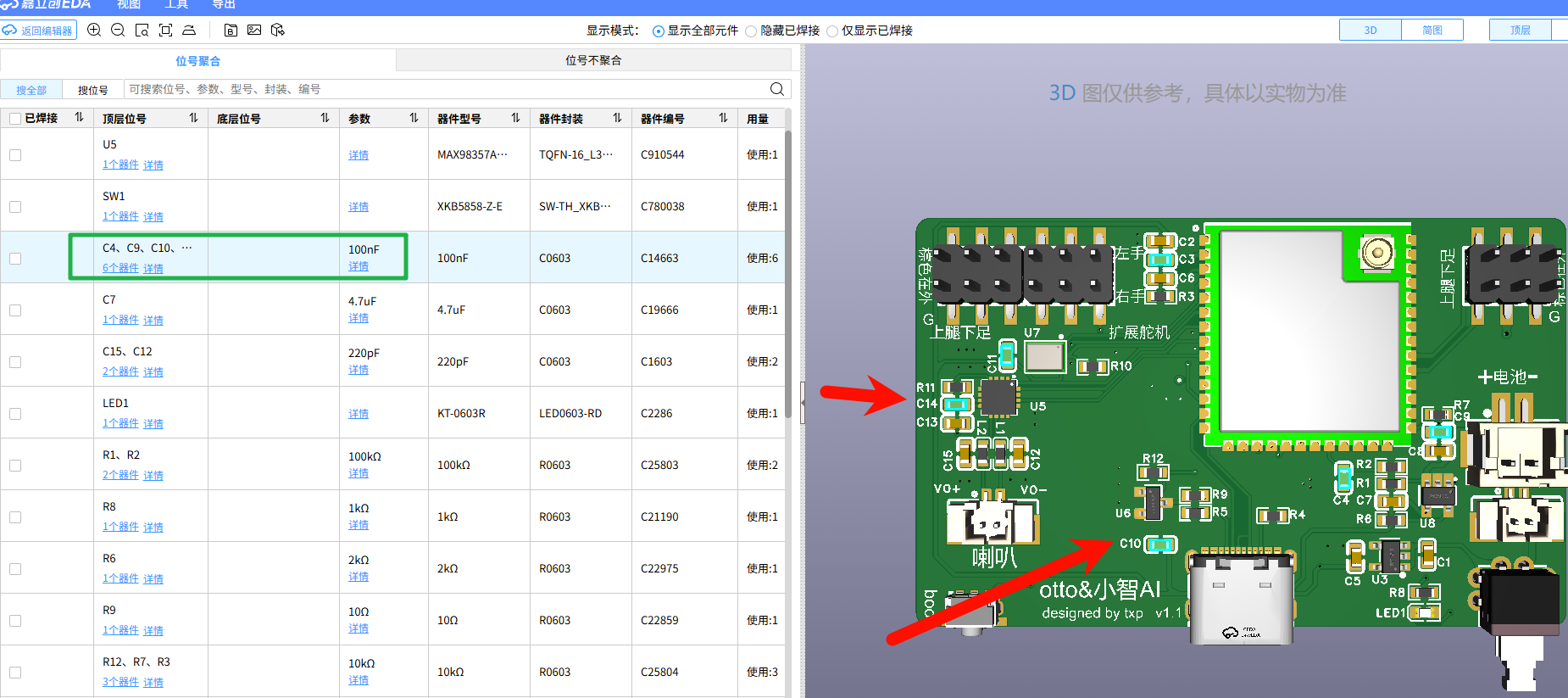

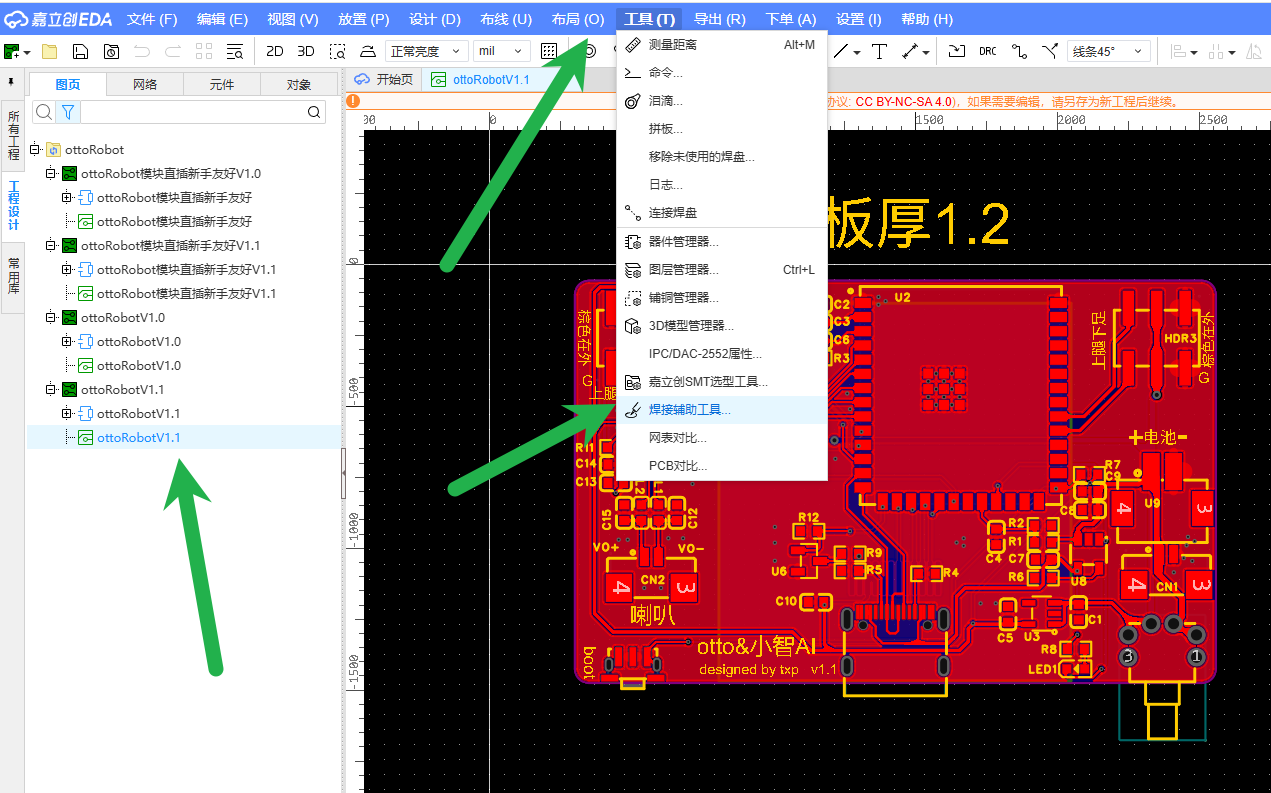

焊接辅助工具
9
10
关键
7
8

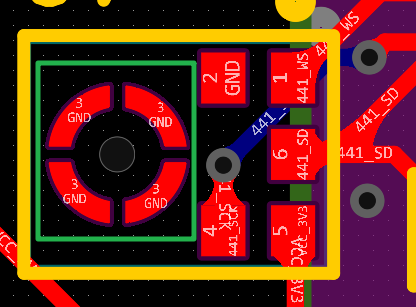

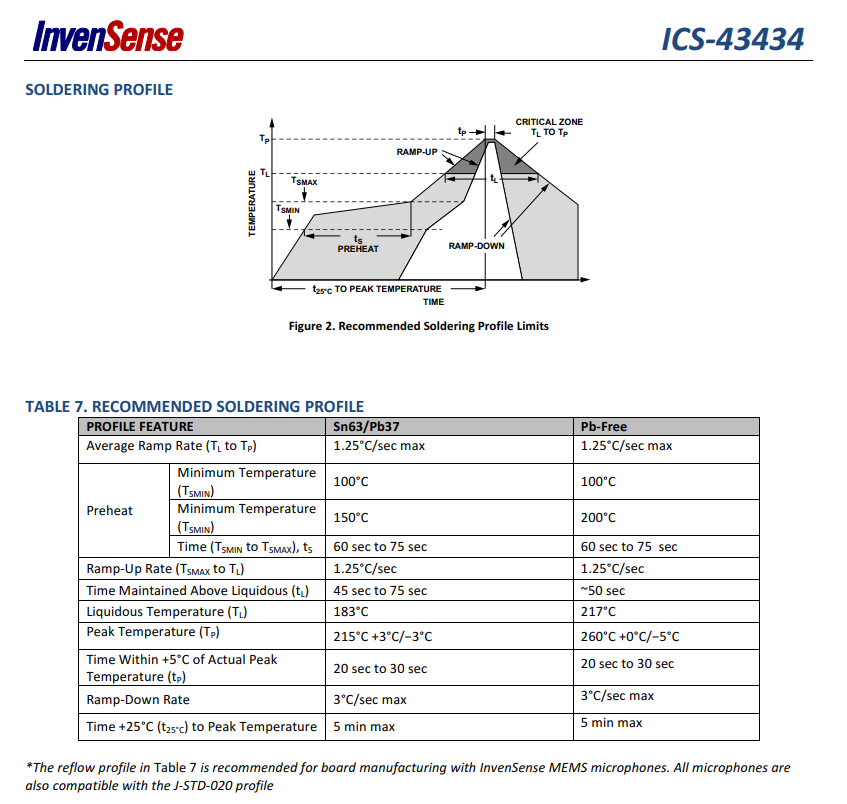

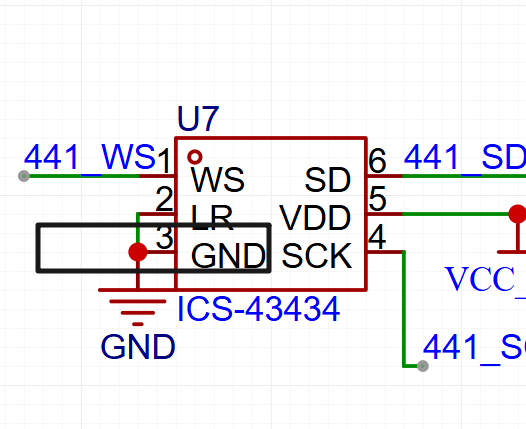

- 麦克风：第 3 引脚 GND 一圈必须焊好，否则发热不稳定，易烧坏。同时不要长时间用风枪吹，先在焊盘上锡，吹化以后迅速放上麦克风,参考手册焊接温度：
11 - 功放：注意方向 +号对应右上角白点
- ESP32：底部焊盘最好焊上，涂点锡膏，放在加热台，或者热风枪吹
- led：左侧为负极，led 绿色竖线朝左，或者看底部三角形，尖尖朝左，该灯为充电指示灯，不插电池会微微亮
所需工具
焊接 需要以下基本工具：
- 恒温烙铁：推荐温度可调节的烙铁，设置在 320-350°C
- 焊锡丝：推荐使用 0.8mm 直径的有铅焊锡（60/40 或 63/37)
- 助焊剂：有助于焊接顺利进行
- 焊台：用于固定烙铁
- 吸锡带/吸锡器：用于修正焊接错误
- 镊子：用于放置小型元件
- 放大镜/显微镜：用于检查焊点
- 酒精：用于清洁 PCB 板
- 热风枪：用于拆卸元件（可选）
焊接后检查
完成所有焊接后，进行以下检查：
- 目视检查：检查所有焊点，确保无虚焊、短路
- 连通性测试：使用万用表测试关键点的连通性
- 清洁 PCB：用酒精清洁 PCB 板上的助焊剂残留
- 短路检查：检查电源和地之间是否有短路
- 功能测试：插上 USB 线，检查设备是否能正常识别
- 电压测试：检查关键测试点的电压是否正常
焊接技巧的进阶提示
- 控制焊接时间：每个焊点的加热时间不要超过 3-5 秒
- 保持烙铁头清洁：定期清理烙铁头，确保良好的热传导
- 正确的焊接角度：保持 45 度角接触焊点和元件引脚
- 足够的热量传递：确保同时加热焊盘和元件引脚
- 耐心是关键：不要急于完成，特别是对于小型元件
常见问题
Q: 为什么我的焊锡不粘在焊盘上？
A: 可能是焊盘不干净或氧化，尝试使用助焊剂，并确保烙铁温度足够。
Q: 如何判断焊点质量好坏？
A: 好的焊点应当光滑有光泽，呈现锥形或火山形，与焊盘和元件引脚充分融合。
Q: 焊接 ESP32 时引脚太密集怎么办？
A: 可以使用细尖头烙铁，辅以助焊剂，或考虑使用热风枪配合锡膏焊接。
Q: 焊接后如何检查是否有短路？
A: 使用万用表的蜂鸣测试功能，检查相邻引脚之间是否存在意外连接。
Q: 初学者最容易犯的错误是什么？
A: 焊锡量控制不当（过多或过少）、加热时间不足或过长、未使用助焊剂。
焊接后的下一步
焊接完成后，您可以继续进行：
